Miyauchi Ferngläser mit Schrägeinblick

Miyauchi 20x100
ICS Montierung und Stativ 20x100
Miyauchi 60iA - 15x60-45°
Miyauchi 77iB - 20x77-45°
Technische Daten

Testberichte über Miyauchi-Ferngläser

Miyauchi 20x100

20x100

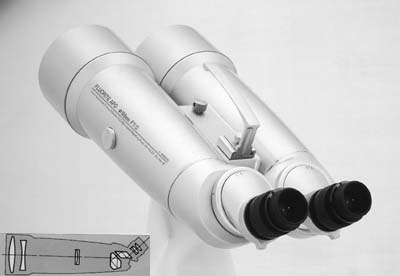

Miyauchi 20x100-90° APO (größeres Bild 16 KB)

Das Miyauchi 20x100 ist ein hervorragendes Fernglas, und zur Beobachtung großflächiger Objekte eines der besten mir bekannten Geräte. Der Schrägeinblick erlaubt auch im Zenit schmerz- und ermüdungsfreies Beobachten. Es stehen insgesamt 4 Modelle mit 100 mm Öffnung zur Verfügung: Mit 45° oder 90° Einblickwinkel, mit achromatischer Optik oder apochromatischer Fluorite-Optik. Mit Wechselokularen (Aufpreis) ist die Vergrößerung auf 20x, 26x und 37x einstellbar. Bereits die normale, achromatische Optik beeindruckt durch hervorragende Schärfe über das gesamte Bildfeld. Bei 37-facher Vergrößerung sind deutliche Farbsäume sichtbar. Bei 20- und 26-facher Vergrößerung ist die Abblidung weitgehend frei von Farbfehlern, lediglich am Vollmond und bei hellen Sternen ist ein leichter Farbsaum erkennbar. Bei "normaler" Beobachtung mit 20x und 26x sind Farbfehler praktisch nicht feststellbar bzw. absolut nicht störend, beim Durchmustern von Sternfeldern und der Beobachtung großflächiger Objekte wie z.B. Andromeda-Galaxie oder Nordamerika-Nebel bleibt nur ein sehr positiver Eindruck.

Das 20x100 ist ideal, um großflächige Deep-Sky Objekte zu beobachten. In Neumond-Nächten an erstklassigen Standorten (Grenzgröze 6.5+) läßt sich jedes Messier-Objekt mit Leichtigkeit ausmachen. Unübertroffen wird das 20x100 da, wo den größeren Teleskopen das Gesichtsfeld nicht reicht. Die Andromeda-Galaxie mit gut 3,5°, d.h. im 2,5° Gesichtsfeld an beiden Seiten deutlich abgeschnitten, mit deutlich erkennbarem Spiralarm. Der Schwan als gigantischer offener Sternhaufen. Der Nord-Amerika-Nebel hell und deutlich, etwas weiter nördlich im Schwan eine Granulation aus vielen kleinen Dunkelnebeln. Barnard`s Loop, klar und deutlich.

Feldstecher Vergleichst in SuW 5-7/93

über die normale, achromatische Optik:

... "Das Miyauchi 20x100 hat die beste 100-mm-Optik, ist also insgesamt das leistungsfähigste Gerät im Test. Zusammen mit dem 45°-Einblick und den bequem möglichen Zenitbeobachtungen ist es den Aufpreis gegenüber den konkurrierenden 20x100 wert und hat den Titel "Testsieger bei 100mm Öffnung" verdient."

Wer allerhöchste Ansprüche stellt und auch die 37-fache Vergrößerung ohne Farbfehler genießen will, greift zur Fluorite-Optik.

Alle Miyauchi Ferngläser bieten eine sehr gute Verarbeitung. Alle Glasflächen sind mehrfach vergütet. Die 100mm und 141mm Modelle haben hermetisch geschlossene Gehäuse mit Stickstoff-Füllung, dies verhindert ein Beschlagen von innen. Bei allen Modellen ist der Augenabstand stufenlos einstellbar. Die Gehäuse sind aus rostfreiem Leichtmetall-Druckguß. Alle Modelle haben integrierte Taukappen. Serienmäßig werden alle Miyauchi Ferngläser mit Fotostativ-Adapter geliefert.

20x100

Miyauchi 20x100-45°
(größeres Bild 15 KB)

Für das 20x100 sind die meisten Fotostative jedoch nur als Notbehelf geeignet. Die meisten Videoneiger sind mit dem Gewicht von 4,8 kg restlos überfordert. Bei zenitnaher Beobachtung entsteht zudem viel Hebelwirkung, was immense Haltekräfte erfordert.


ICS Montierung und Stativ 20x100

Mit der ICS Panorama- bzw. Azimutalmontierung macht das 20x100 erst richtig Spaß. Das Fernglas läßt sich in beiden Achsen butterweich bewegen, und bleibt dennoch ohne Festklemmen in jeder Position stehen. Der Drehpunkt der Höhenverstellung liegt zwischen beiden Tuben im Schwerpunkt, das Fernglas ist ohne Gegengewicht weitgehend ausballanciert. Die Reibung kann stufenlos eingestellt werden. Höheneinstellung ca. 5° über Zenit bis 15° unter Horizont. Die azimutale Drehachse ist als Gleitlager aufgebaut, dessen obere Hälfte Bestandteil der Montierung ist. Dieser "Zapfen" mit 30 mm Durchmesser und 85 mm Länge wird zur Montage einfach in das exakt passende Gegenstück eingesteckt. Zum Transport bleibt die Montierung am Fernglas, das Transportvolumen wird lediglich um 3 cm höher. Der Stativadapter erlaubt die Verwendung der Montierung auf einem beliebigen Stativ. Alu eloxiert, wahlweise mit kleinem oder großem Fotogewinde (1/4" oder 3/8").

Das ICS Stativ wurde speziell für das 20x100 entwickelt. Mit austauschbarem, großem u. kleinem Fotogewinde ist es auch für andere Zwecke einsetzbar. Um die sitzende Beobachtung sinnvoll zu ermöglichen, ist das Stativ als Dreibein mit Mittelsäule aufgebaut. Die Höhe des Stativkopfes ist von 0,90 m bis 1,80 m einstellbar, d.h. von Horizontbeobachtung im Sitzen bis Zenitbeobachtung im Stehen. Die Grundeinstellung der Höhe erfolgt am unteren Teil der Säule.

Die obere Säule wird während des Beobachtens zur Höhenregulierung verwendet, der Einstellbereich von 60 cm deckt den Höhenunterschied zwischen Zenit- u. Horizontbeobachtung leicht ab. Beim Lösen der Klemme passiert nichts, eine Luftbremse läßt die obere Säule langsam einsinken. Zum Transport können die Stativbeine angelegt werden. Die Stativbeine mit Verstrebung lassen zum Ausgleich von Bodenunebenheiten unterschiedliche Neigungen zu. Standfläche ca. 1 m. Gewicht ca. 6,4 kg, Transportlänge ca. 0,90 m.

Feldstecher Vergleichst in SuW 5-7/93

Stative und Montierungen:

... "Die einfachste Verstellung geschieht an der zweistufigen Mittelsäule des ICS-Stativs ..." ..."In beiden Achsen sind ... Bewegungen mit beliebigen Geschwindigkeiten bei Führung am Feldstecher problemlos möglich. Diese Optimallösung ermöglicht auch die Verfolgung eines fliegenden Vogels." ... "als Stativ für Miyauchi-Feldstecher bildet das ICS-Stativ die insgesamt bequemste, einfachste und handlichste Lösung überhaupt, ... Wer dem Geld nicht nachtrauert, wird damit sehr viel Freude haben."


Miyauchi 60iA - 15x60-45°

15x60

Miyauchi 15x60-45° (größeres Bild 13 KB)

Auf den ersten Blick sieht das 15x60 aus wie ein witziges, kleines Modell des 20x100. Mit halber Auflösung, 1/3 Lichtleistung, und mit 1/4 des Volumens ist es weit vom 20x100 entfernt. Das 15x60 ist jedoch durchaus ernstzunehmen. 15-fache Vergrößerung gehört auf jeden Fall auf ein Stativ, und hier ist ein 45°-Einblick optimal. Daneben ist das 15x60 ein wirklich gutes Fernglas, das qualitativ mit seinem großen Bruder mithält. Im direkten Vergleich mit 14x70 oder 15x80 Ferngläsern kommt in etwa die gleiche astronomische Wahrnehmungsleistung heraus. Die großen Ferngläser sind bei horizontnaher Stativbeobachtung überlegen, sowie man aber Richtung Zenit blickt, ist der kleine Miyauchi meiner Meinung nach in den wahrgenommenen Details überlegen. Astronomische Beobachtung ist eben auch eine Sache des Gehirns.

18 mm Pupillenabstand und 45° Einblickwinkel sorgen für angenehmes, entspanntes Beobachten, was das Gehirn für entsprechende Bildverarbeitung freihält. Mit 4 mm Austrittspupille ist das 15x60 auch unter schlechten Standortbedingungen weitgehend nutzbar. Das geringe Volumen spricht wiederum für den uneingeschränkten Transport zu perfekten Standorten. Der 45°-Einblick und das geringe Gewicht erlauben die Verwendung eines leichten Tischstatives, es geht jedes einfache Stativ mit Foto- oder Videokopf. Genial sind die eingebauten Taukappen.

Die neuen Varianten des 15x60 haben nun statt dem Griff einen einfachen Sucher wie man auf obigen Bild sehen kann. Der Sucher dient gleichzeitig auch als Griff. Die Vergrößerung des Suchers beträgt 3fach bei 12mm Durchmesser und ca. 6 Grad Gesichtsfeld.

Einen ausführlichen Testbericht von Christian Losch finden Sie unter:
http://www.maxon.net/sternkucker/tests/fernglaeser/miyauchi15x60/miyauchi15x60.html


Miyauchi 77iB - 20x77-45°

20x77

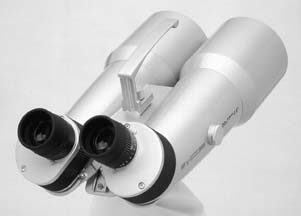

Miyauchi 20x77-45° (größeres Bild 10 KB)

Das lichtstarke Objektiv mit 77 mm Durchmesser und die 20-fache Vergrößerung lassen schon sehr schöne Beobachtungen zu. Es würde mich nicht wundern, wenn dieses Fernglas im Zenit bei geradesichtigen 20x100 mithält. Der angenehme Einblick sorgt bei stativgebundener Beobachtung für deutliche Wahrnehmungsgewinne.Interessant am 20x77 ist auch das geringe Gewicht. Mit nur 2,5kg funktioniert es auf einem leichten Stativ mit Foto- oder Video-Neiger. Gesamtkosten sowie Gesamtgewicht und Transportvolumen incl. Montierung und Stativ sind erheblich kleiner als beim 20x100. Die eingebauten Taukappen schiebt man nach dem Abziehen der Objektivschutzdeckel einfach nach vorne. Das Objektiv ist ein Achromat mit 4 Linsen in 3 Gruppen. Die Sterne sind fast bis zum Bildrand punktscharf. Gegen Aufpreis sind Okulare mit 30-facher Vergrößerung lieferbar. Helle Sterne haben bei 30-fach allerdings deutliche Farbsäume.

Miyauchi 141 iBF und 141RBF Fluorit

Das neue, kontrastreiche und scharfe APO-Bino von Miyauchi ist eingetroffen. Die nur 12 kg schwere Optik ist problemlos auf Fotostativen wie Manfrotto 074 oder 075 nutzbar. Selbst unter weniger optimalen Bedingungen zeigte die Optik ein immeses Maß an Leistung. Technische Daten: 141 mm Öffnung, 45° oder 90° Schrägeinblick, Vergrößerungen 25x, 33x und 45x.



Technische Daten Miyauchi Ferngläser

Modell 60iA 77iB 100iB 100iBF 100RB 100RBF
15x60-45° 20x77-45° 20x100-45° 20x100-45°
APO
20x100-90° 20x100-90°
APO
Objektiv Achromat Achromat Achromat Fluorite APO Achromat Fluorite APO
Öffnung/Brennweite mm 60/300 77/400 100/515 100/500 100/513 100/499
Linsen/Gruppen 2/1 4/3 4/3 5/5 4/3 5/5
Maße (L x B x H )cm 29x17x12 32x18x12 43x24x15 43x24x15 38x24x16 38x24x16
Gewicht kg 1,8 2,5 5,7 5,8 5,7 5,8
Einblickwinkel
BaK4-Prismen
45° / 45°- u. Porro-II 45° / Dach- u. Parallel 90° / Penta-Prismen 90°
Okulare austauschbar ja ja ja ja ja ja
Okulare
Vergrößerung 15x 20x 30x 20x 26x 37x
Tatsächl. Gesichtsfeld Grad 3,3° 2,5° 2,2° 2,5° 2,5° 1,8°
Scheinbares Gesichtsfeld° 50° 50° 66° 50° 66° 66°
Standardausstattung ja ja Aufpreis ja Aufpreis Aufpreis
Pupillenabstand mm 18 18 12 27 19 12
Austrittspupille mm 4 3,8 2,6 5 3,8 2,7
Griff, Fotostativ-Adapter integriert integriert incl. incl. incl. incl.
Taukappen integriert integriert integriert integriert integriert integriert
ICS Montierung nein nein Aufpreis Aufpreis Aufpreis Aufpreis
